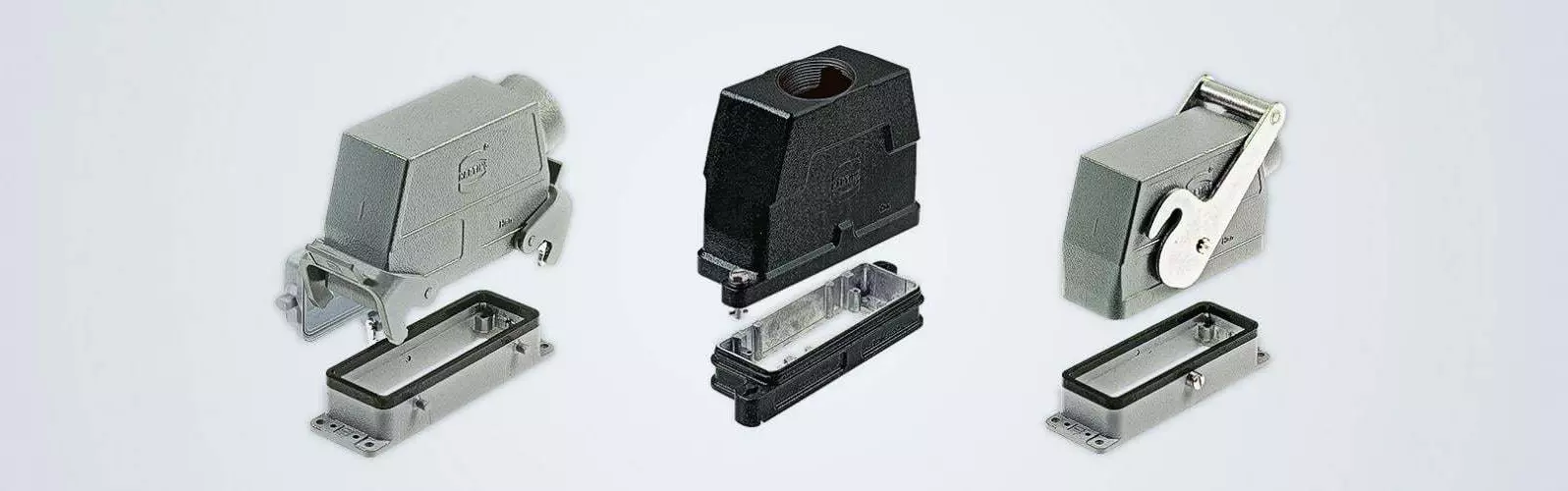

上壳和底座的锁紧系统
上壳和底座锁定机制不仅可避免连接器意外打开，而且还能提高密封性。最常用的工业连接器锁定机制是锁扣。但是，有多种不同版本的机制可供选择，每种机制都有其自身的优点并适用于特殊应用。

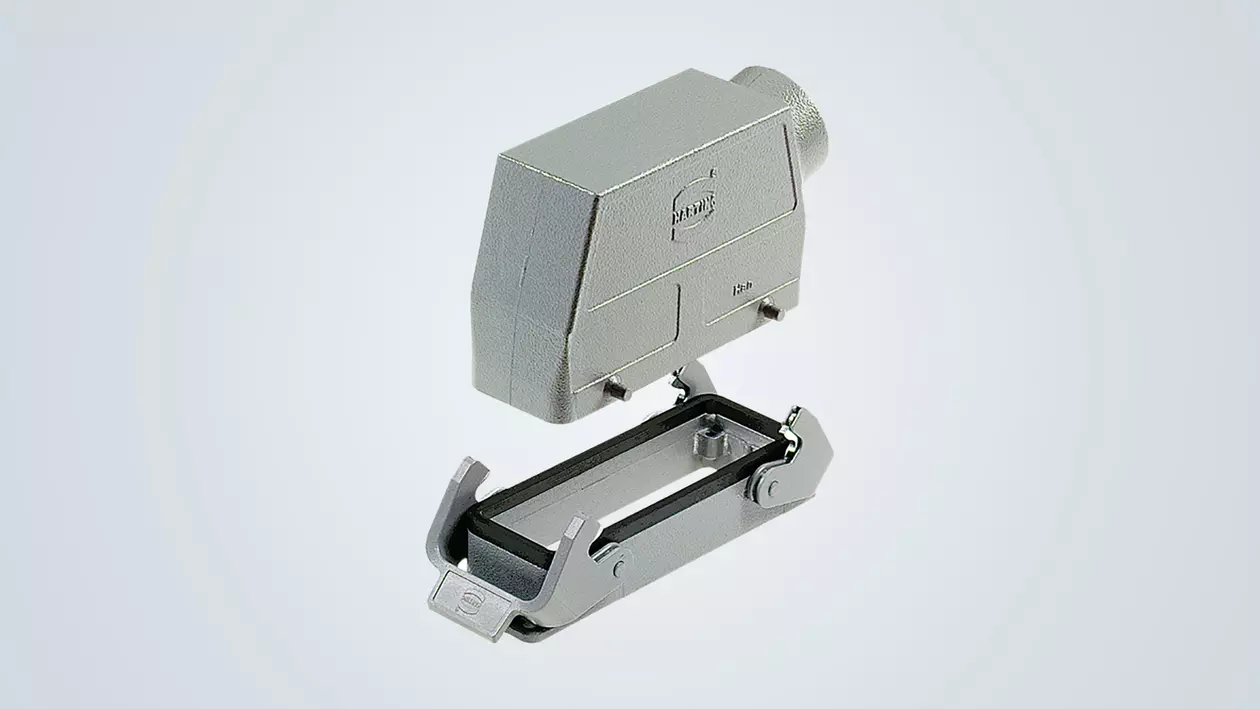

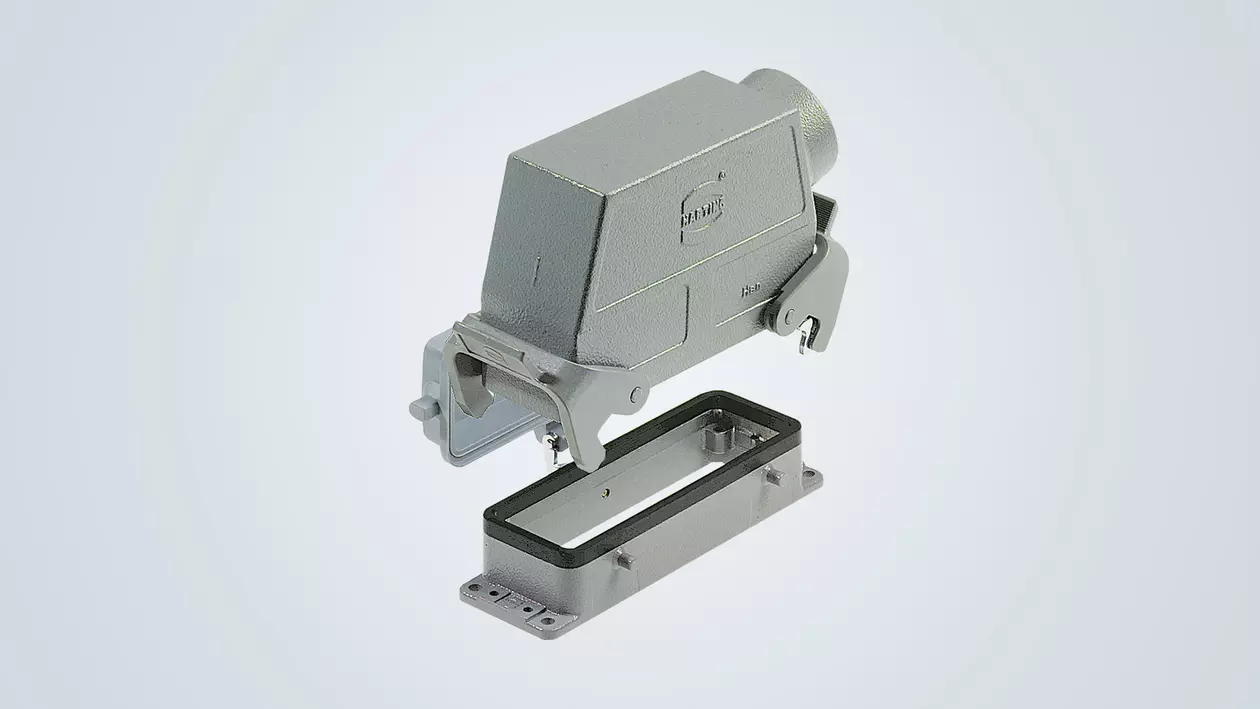

底座底部带 2 个锁扣
底座底部带 2 个锁扣
四个锁定点确保安全锁定
所需空间小，锁紧力大
非常适合用于横向排列的连接器
上壳带 2 个锁扣
四个锁定点确保安全锁定
所需空间小，锁紧力大
适用于横向排列的连接器和带盖的表面安装底座
上壳带 2 个锁扣

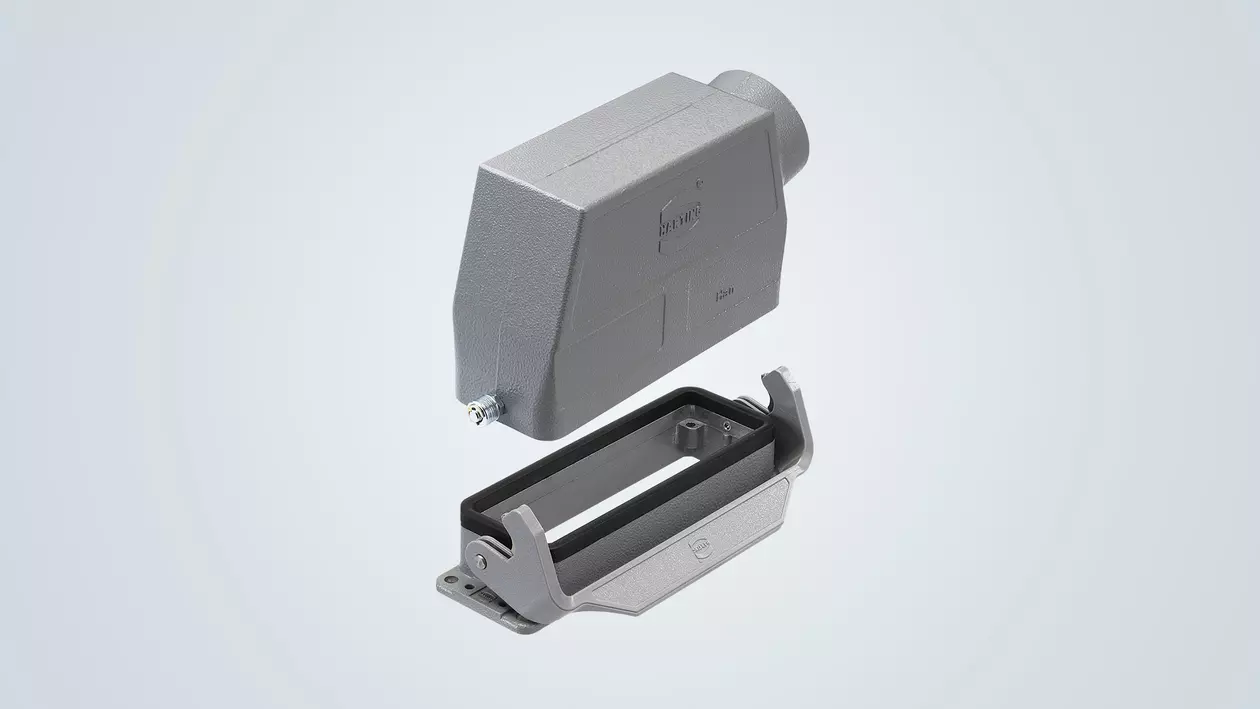

底座底部带 1 个锁扣
底座底部带 1 个锁扣
沿纵轴有两个扣点
即使电缆横向进入，也很容易操作
可以锁定底座上部的盖子

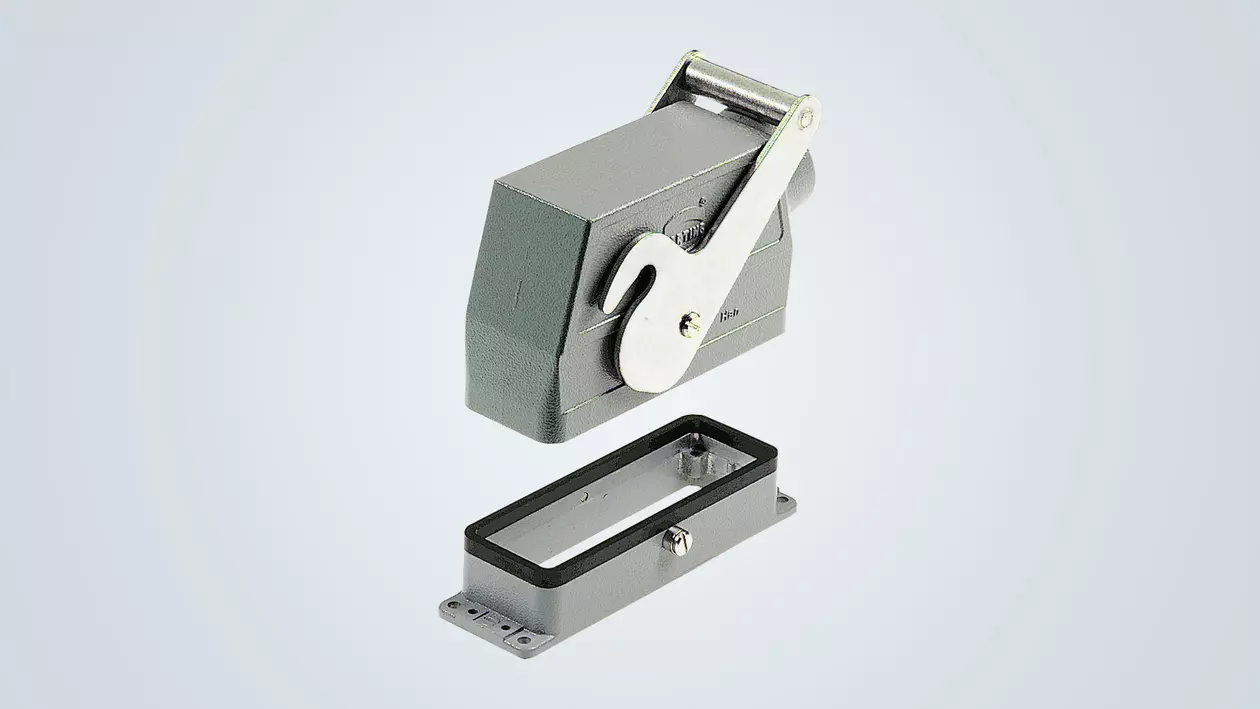

一个锁扣在中央对齐
双扣点于横轴
如果电缆横向进入，可方便操作
非常适合用于横向排列的连接器
大锁扣，易于操作
一个锁扣在中央对齐

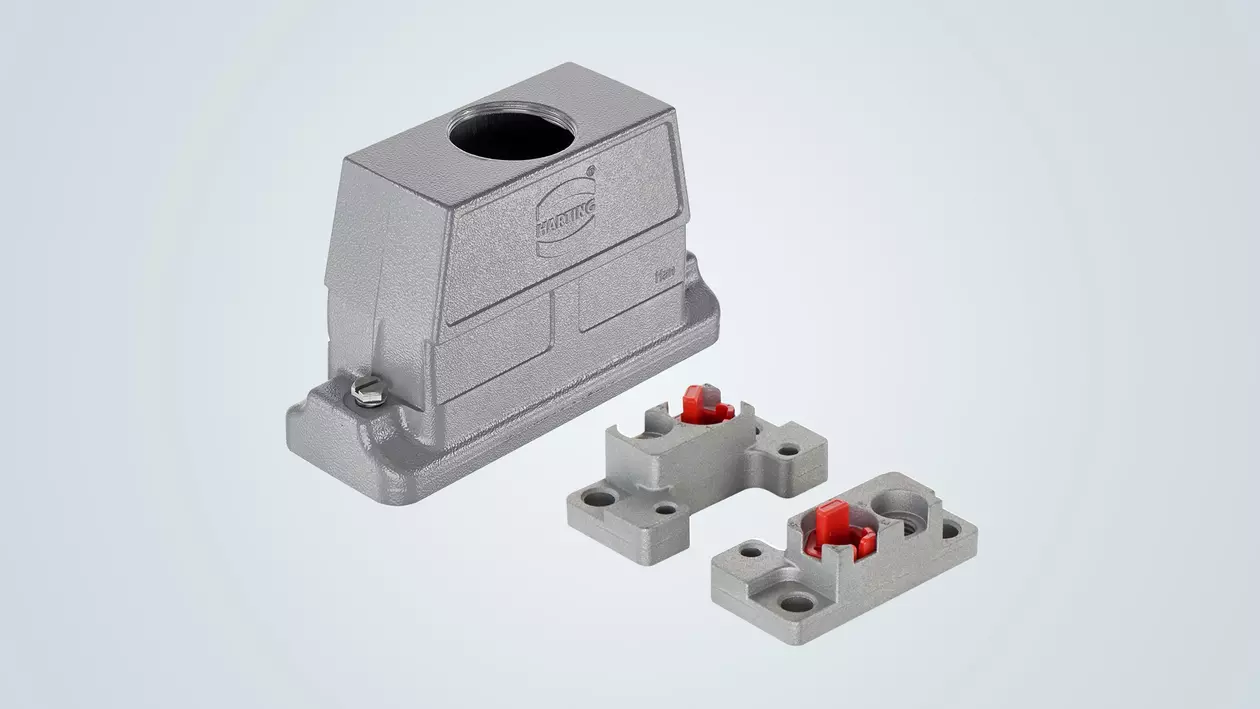

螺栓/卡口锁紧系统
螺栓/卡口锁紧系统
使用六角扳手或螺丝刀启动
防振连接，具有出色的密封效果
即使电缆横向进入，也很容易操作
防止意外或未经授权的打开

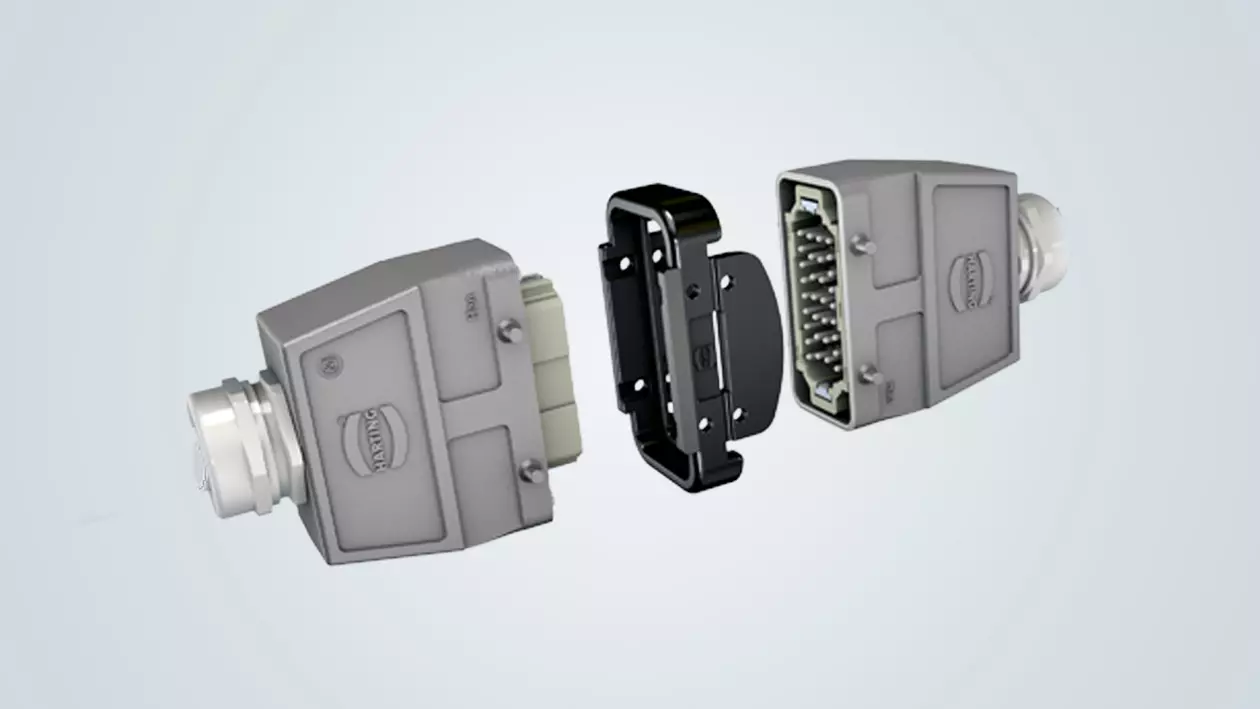

Han® 上壳连接锁紧系统
耐磨弹性体元件连接和密封 (IP65) 上壳和底座
非常适合快速简便的（飞线）线到线连接
耐油和气体；吸收外部机械力
Han® 上壳连接锁紧系统

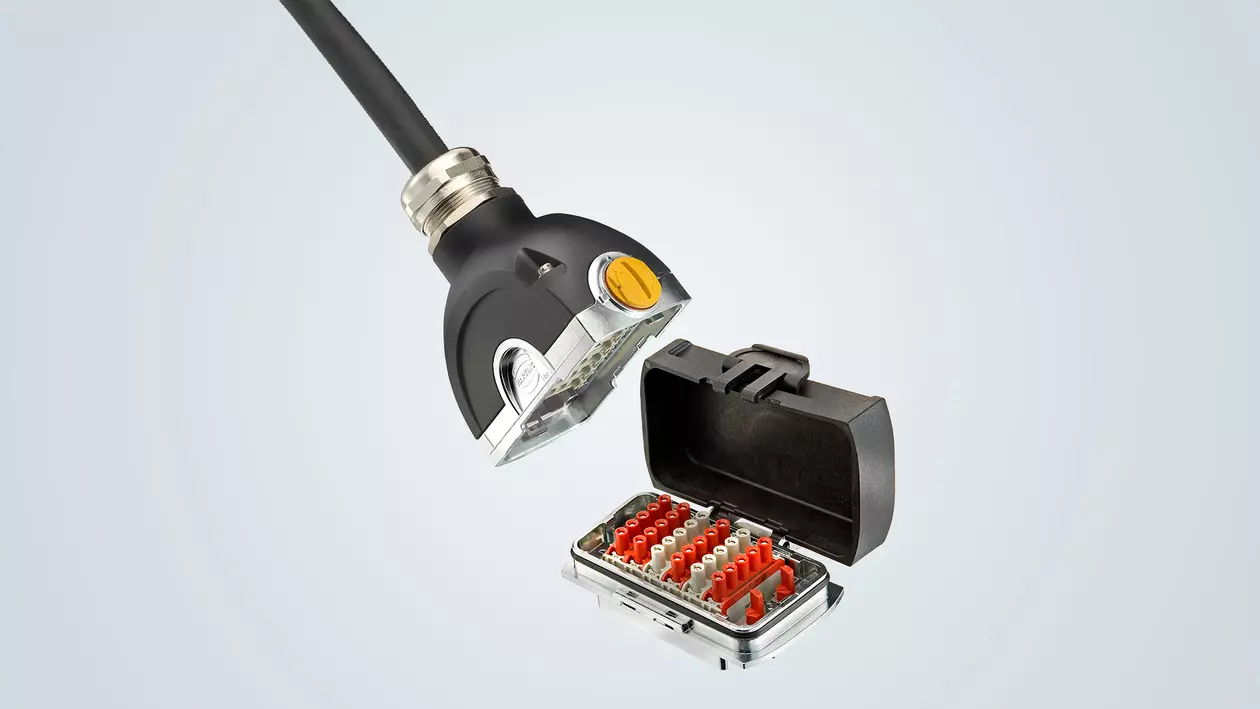

内置锁定机制
内置锁定机制
操作简单：只需按下黄色按钮即可锁定，并发出“咔嗒”响声；只需一只手即可锁定/解锁
防震动、冲击和意外打开：将黄色按钮旋转 90 度，可防止意外断开。可选配附加闭锁功能
紧凑型设计

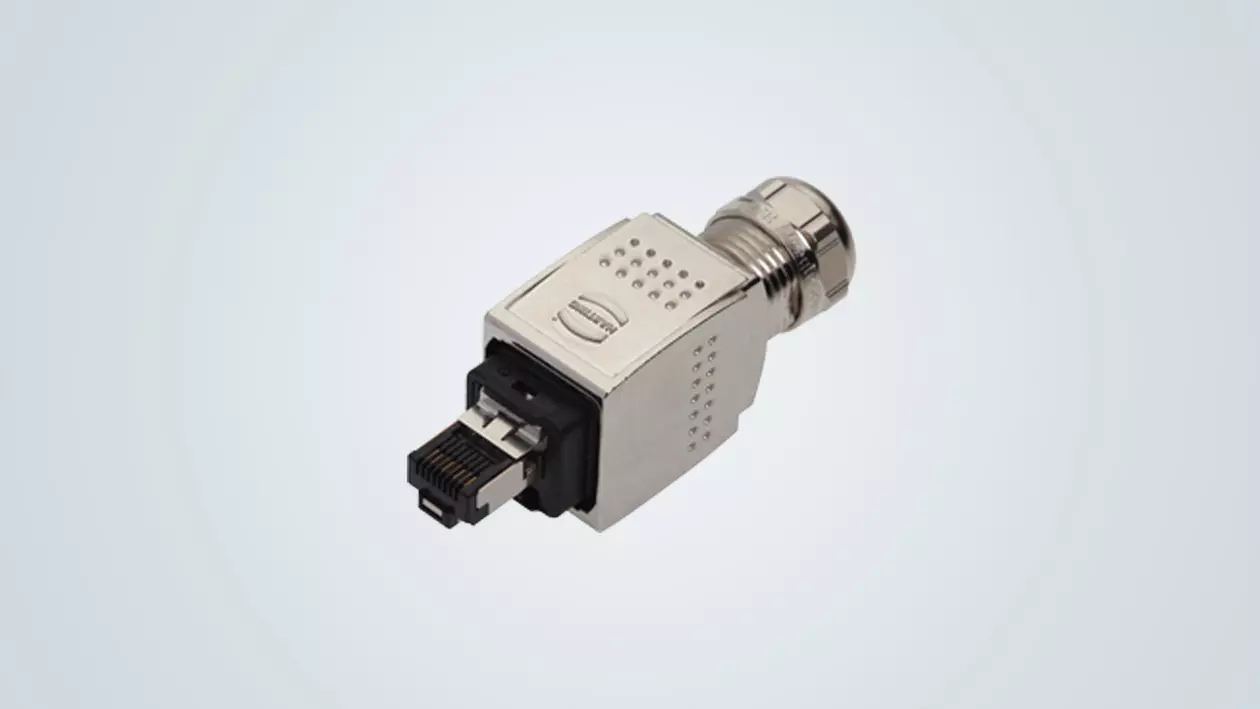

Han® PushPull推拉锁定系统
内部圆形锁紧结构可确保实现自锁、耐用且紧密密封 (IP67) 的设备连接
易于操作：锁定机构可直观地插入，并发出“咔哒”响声，在释放互锁环后只需拔出连接器即可拔掉插头
设备连接器，占用空间极小
Han® PushPull推拉锁定系统
直接安装在面板上（无不封底安装底座）
直接安装在面板上（无不封底安装底座）
使用安装法兰将上壳直接连接到电气柜面板
插入式连接的经济型替代方案，只需很少或几乎无需插拔次数
