Circular Connector with Harax M 8 / 4-po

物料编号: 21 02 151 1405

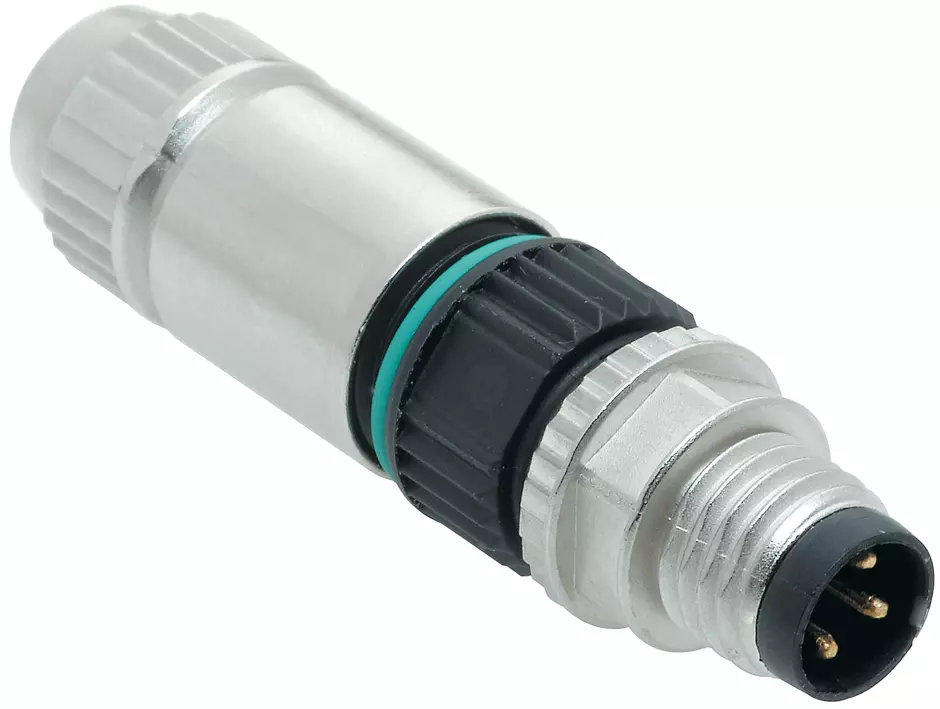

Circular Connector with Harax M 8 / 4-po

图片仅供参考。请参阅产品说明。

Circular Connector with Harax M 8 / 4-po

Circular Connector with Harax M 8 / 4-po

Circular Connector with Harax M 8 / 4-po

电缆连接器

Circular Connector with Harax M 8 / 4-po

物料编号: 21 02 151 1405

查看价格和供应情况。

0

0

查看价格和供应情况。

0

0

属性概览

电缆连接器

直式

公头

A编码

HARAX®连接技术

聚酰胺 (PA)

插针: 4

铜合金镍表面镀金界面端

导体截面积: 0.14 ... 0.34 mm²

额定电流: ‌4 A

聚酰胺 (PA), 压铸锌

螺钉锁扣

防护等级: IP67 锁定状态

产品详情

标识

类别	连接器
标识	M8-S
原件	电缆连接器
规格	直式
系列	圆形连接器 M8

版本

接线方式	HARAX^®连接技术
锁定类型	螺钉锁扣
公母类型	公头
屏蔽	无屏蔽
针数	4
编码	A编码

技术参数

导体截面积 (mm²)	[0,14] ... [0,34 mm²]
导体截面积 (AWG)	AWG 26 ... AWG 22
线芯外径	1.6 mm
额定电流	4 A
额定电压	32 V
额定脉沖电压	1.5 kV
污染等级	3
绝缘阻抗	>10⁸ Ω
接触电阻	10 mΩ
极限温度	[-40] ... [+85 °C]
拧紧力矩	[0,4 Nm]
扳手尺寸（滚花螺钉/滚花螺钉母）	9
插拔次数	100
防护等级符合 IEC 60529	IP67 锁定状态
电缆直径	[2,5] ... [5,1 mm]
过电压类别	III
绝缘组	I (600 ≤ CTI)

Material properties

ECHA SCIP 编号	0d7d3693-d625-47ab-934a-d241bf72c86e
铁路车辆防火	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	50
RoHS	符合豁免标准
REACH SVHC 物质	有
REACH 附件 XVII 物质	不包含
REACH 附件 XIV 物质	不包含
包含危险等级的要求集	R26
ELV 状态	符合豁免标准
加州 65 号提案物质	有
RoHS 豁免	6(c)：铜合金含铅量高达 4 %
REACH SVHC 物质	铅
加州 65 号提案物质	铅
加州 65 号提案物质	镍
材料(插芯)	聚酰胺 (PA)
材料（插针）	铜合金
表面（插针）	镍表面镀金界面端
材料 (上壳/底座)	聚酰胺 (PA)
材料 (上壳/底座)	压铸锌

Specifications and approvals

UL / CSA	UL 1977 ECBT2.E102079
UL / CSA	CSA-C22.2 No. 182.3 ECBT8.E102079
规格	IEC 61076-2-104

商业数据

欧洲海关关税号	85366990
包装尺寸	1
净重	11.5 g
原产国	德国
GTIN	5713140136939
eCl@ss	27440116 圆形连接器（可现场终止）。
ETIM	EC002635
UNSPSC 24.0	39121413
