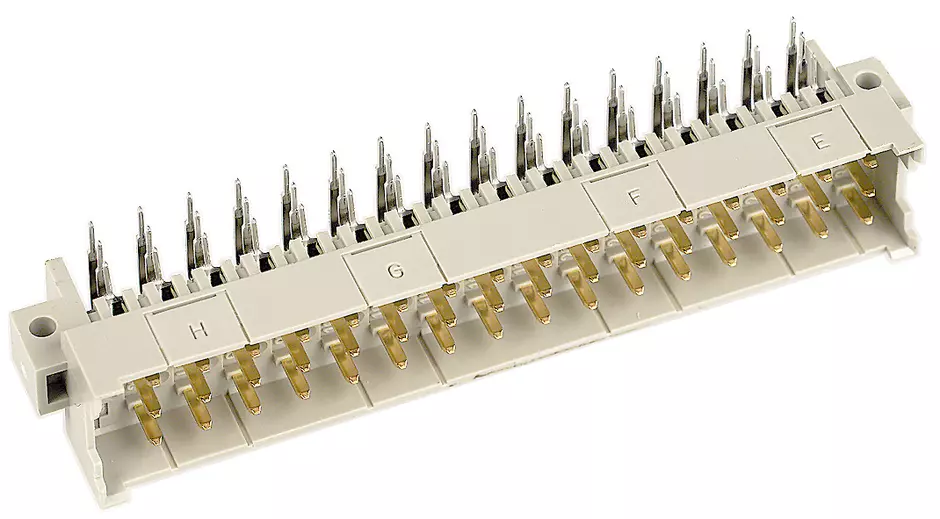

DIN-Power F048MS-3,0C1-2

物料编号: 09 06 148 6901

DIN-Power F048MS-3,0C1-2

图片仅供参考。请参阅产品说明。

DIN-Power F048MS-3,0C1-2

DIN-Power F048MS-3,0C1-2

公连接器

DIN-Power F048MS-3,0C1-2

物料编号: 09 06 148 6901

查看价格和供应情况。

0

0

查看价格和供应情况。

0

0

属性概览

公连接器

波峰焊接接线方式

额定电流: ‌6 A

插针: 48

弯式

铜合金

镍表面镀贵金属界面端, 镍表面镀锡接线端

性能等级: 2, 符合 IEC 60603-2 标准

编码: 孔编码, 带护罩编号, 不缺针的编码方式, D20编码

PCB 固定: 带固定法兰

热塑性树脂，玻璃纤维填充

RAL 7032（卵石灰）

产品详情

标识

类别	连接器
标识	F型
原件	公连接器
系列	DIN 41612
插针端子介绍	弯式

版本

接线方式	波峰焊接接线方式
连接方式	主板到子插件板
	扩展卡
	PCB至电缆
针数	48
插针布局	z、d 和 b 排，位置 2、4……30、32
编码	孔编码
	带护罩编号
	不缺针的编码方式
	D20编码
PCB 固定	带固定法兰

技术参数

性能等级	2
性能等级	符合 IEC 60603-2 标准
Hot plugging	无
插针排	3
针间距（接线端）	2.54 mm
针间距（接线端）	5.08 mm
针间距（插拔端）	3.81 mm
针间距（插拔端）	5.08 mm
额定电流	6 A
额定电流	额定电流在 20°C 下测得，请参见降额曲线了解详细信息
放电距离	1.6 mm
爬电距离	3 mm
绝缘阻抗	>10¹² Ω
接触电阻	15 mΩ
极限温度	[-55] ... [+125 °C]
插入力	75 N
拔出力	75 N
插拔次数	400
测试电压U r.m.s.	[1,55 kV] (接头-接头)
绝缘组	IIIa (175 ≤ CTI < 400)

Material properties

铁路车辆防火	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	符合
REACH SVHC 物质	不包含
REACH 附件 XVII 物质	不包含
REACH 附件 XIV 物质	不包含
包含危险等级的要求集	R26
ELV 状态	符合
加州 65 号提案物质	有
加州 65 号提案物质	铅
加州 65 号提案物质	镍
材料(插芯)	热塑性树脂，玻璃纤维填充
颜色(插芯)	RAL 7032（卵石灰）
材料（插针）	铜合金
表面（插针）	镍表面镀贵金属界面端
表面（插针）	镍表面镀锡接线端
材料阻燃性等级符合 UL 94	V-0

Specifications and approvals

UL / CSA	UL 1977 ECBT2.E102079
UL / CSA	CSA-C22.2 No. 182.3 ECBT8.E102079
规格	IEC 60603-2
铁路分类	F4/I3 按照NFF 16-101/102

商业数据

欧洲海关关税号	85366990
包装尺寸	20
净重	23.3 g
原产国	德国
GTIN	5713140012400
eCl@ss	27460201 印刷电路板连接器
ETIM	EC002637
UNSPSC 24.0	39121415
