Han 72DD-HMC-M-c

物料编号: 09 16 272 3001

可配置

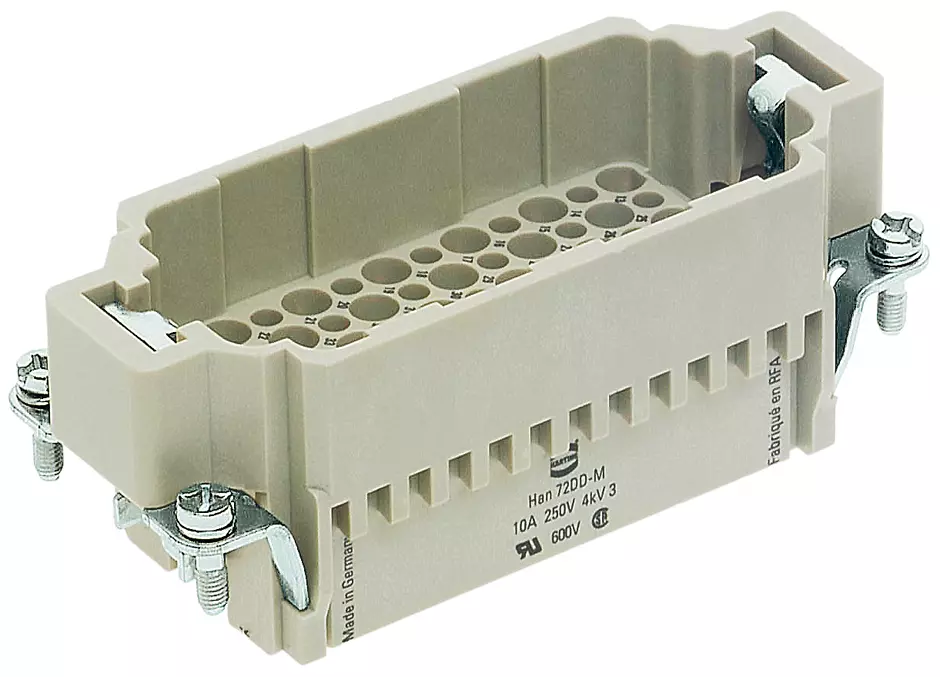

Han 72DD-HMC-M-c

图片仅供参考。请参阅产品说明。

Han 72DD-HMC-M-c

Han 72DD-HMC-M-c

可配置

插芯

Han 72DD-HMC-M-c

物料编号: 09 16 272 3001

查看价格和供应情况。

载入配置器

0

0

查看价格和供应情况。

载入配置器

0

0

属性概览

插芯

压接针

公头

RAL 7032（卵石灰）

额定电流: ‌10 A

尺寸: 16 B

插针: 72

导体截面积: 0.14 ... 2.5 mm²

产品详情

标识

类别	插芯
系列	Han DD^® HMC

版本

接线方式	压接针
公母类型	公头
尺寸	16 B
针数	72
接地针	true
详细资料	请单独订购压接针。

技术参数

导体截面积 (mm²)	0.14 ... 2.5 mm²
额定电压符合CSA	600 V
额定电流	10 A
额定电压	250 V
额定脉沖电压	4 kV
污染等级	3
额定电压符合UL	600 V
绝缘阻抗	>10¹⁰ Ω
极限温度	[-40] ... [+125 °C]
拧紧力矩	‌1.2 Nm PE 螺钉 M4
Recommended screw driver	PH2
插拔次数	10000
关于插拔次数的说明	与其他 HMC 组件配套使用的可插拔次数

Material properties

铁路车辆防火	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	符合
REACH SVHC 物质	不包含
REACH 附件 XVII 物质	不包含
REACH 附件 XIV 物质	不包含
包含危险等级的要求集	R22 (HL 1-3)
包含危险等级的要求集	R23 (HL 1-3)
ELV 状态	符合
加州 65 号提案物质	有
加州 65 号提案物质	镍
颜色(插芯)	RAL 7032（卵石灰）
材料阻燃性等级符合 UL 94	V-0

Specifications and approvals

UL / CSA	UL 1977 ECBT2.E235076
UL / CSA	CSA-C22.2 No. 182.3 ECBT8.E235076
认证	DNV GL
规格	IEC 60664-1
规格	IEC 61984

商业数据

欧洲海关关税号	85366990
包装尺寸	1
净重	56 g
原产国	德国
GTIN	5713140024021
eCl@ss	27440205 工业插头连接器接触部分
ETIM	EC000438
UNSPSC 24.0	39121522
