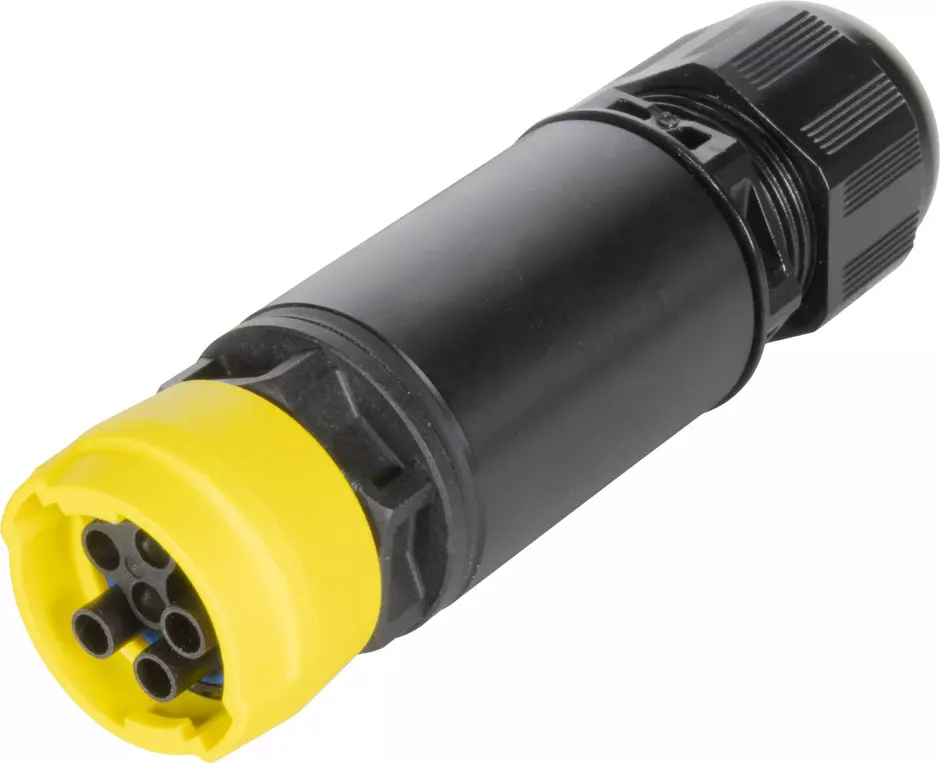

S15_CC_STR_AC_CRT_F_6P_6-13mm
物料编号: 97 00 000 1411
S15_CC_STR_AC_CRT_F_6P_6-13mm
物料编号: 97 00 000 1411
属性概览
电缆连接器
母头
压接针
聚酰胺 (PA)
黑色
插针: 6
导体截面积: 0.14 ... 2.5 mm²
开关锁扣
防护等级: IP65 / IP67
产品详情
| 类别 | 连接器 |
|---|
| 系列 | 圆形连接器 尺寸 15 |
|---|
| 原件 | 电缆连接器 |
|---|
| 接线方式 | 压接针 |
|---|
| 公母类型 | 母头 |
|---|
| 屏蔽 | 无屏蔽 |
|---|
| 针数 | 6 |
|---|
| 信号针数 | 2 |
|---|
| 电源针数 | 3 |
|---|
| 特殊插针数 | 1x 接地针 |
|---|
| 特殊插针规格 | 接地针 |
|---|
| 锁定类型 | 开关锁扣 |
|---|
| 导体截面积 (mm²) | 0.14 ... 2.5 mm² |
|---|
| 导体截面积 (AWG) | AWG 26 ... AWG 14 |
|---|
| 污染等级 | 3 |
|---|
| 额定电流（信号） | 10 A |
|---|
| 额定电压（信号） | 63 V AC/DC |
|---|
| 额定脉沖电压（信号） | 1.5 kV |
|---|
| 污染等级（信号） | 3 |
|---|
| 额定电流（电源） | 16 A |
|---|
| 额定电压（电源） | 600 V AC |
|---|
| 额定脉沖电压（电源） | 6 kV |
|---|
| 污染等级（电源） | 3 |
|---|
| 极限温度 | -30 ... +90 °C |
|---|
| 插拔次数 | ≥ 100 |
|---|
| 防护等级符合 IEC 60529 | IP65 / IP67 |
|---|
| 夹持范围 | 6 ... 13 mm |
|---|
| 绝缘组 | I (600 ≤ CTI) |
|---|
| 材料(插芯) | 聚酰胺 (PA) |
|---|
| 颜色(插芯) | 黑色 |
|---|
| 颜色（上売/底座） | 黑色 |
|---|
| 材料阻燃性等级符合 UL 94 | HB |
|---|
| RoHS | 符合 |
|---|
| ELV 状态 | 符合 |
|---|
| China RoHS | e |
|---|
| REACH 附件 XVII 物质 | 不包含 |
|---|
| REACH 附件 XIV 物质 | 不包含 |
|---|
| REACH SVHC 物质 | 不包含 |
|---|
| 加州 65 号提案物质 | 不包含 |
|---|
| 规格 | IEC 61076-2-116 |
|---|
| IEC 60228 |
| IEC 61984 |
| 包装尺寸 | 1 |
|---|
| 原产国 | 罗马尼亚 |
|---|
| 欧洲海关关税号 | 85366990 |
|---|
| eCl@ss | 27440115 圆形连接器（套） |
|---|
