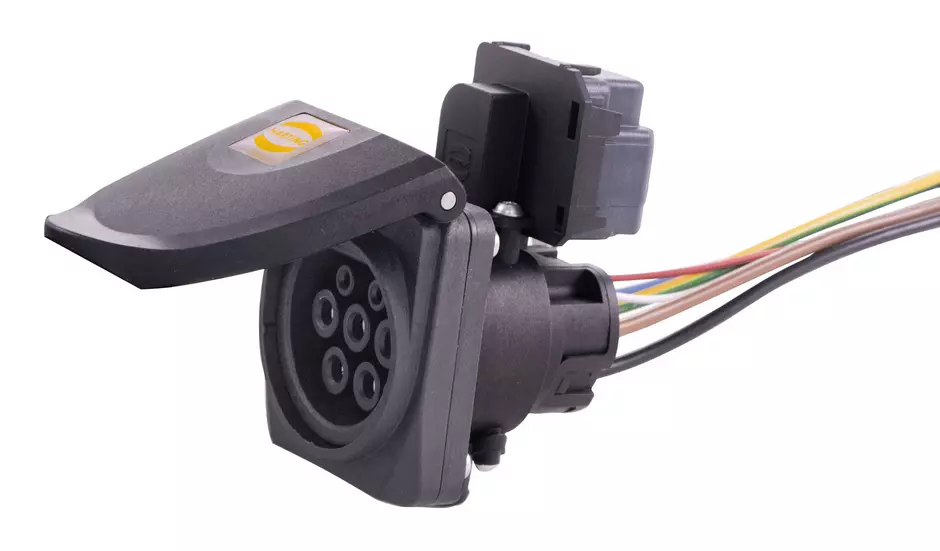

TYP2 SOCKET 3PH MOT LOCK HARTING LOGO
物料编号: 08 96 802 0001 A0
TYP2 SOCKET 3PH MOT LOCK HARTING LOGO
物料编号: 08 96 802 0001 A0
属性概览
Mode 3
充电盒
类型 2, 带电动锁
产品详情
| 原件 | 充电盒 |
|---|
| 规格 | 类型 2 |
|---|
| 带电动锁 |
| 充电模式 | Mode 3 |
|---|
| 芯结构 | 5x 6 mm² + 2x 0.75 mm² |
|---|
| 接线方式 | 压接针 |
|---|
| 相位 | 3 |
|---|
| 针数 | 7 |
|---|
| 信号针数 | 2 |
|---|
| 电源针数 | 5 |
|---|
| 插针布局 | Signal: CP, PP |
|---|
| Power: L1, L2, L3, N, PE |
| 固定 | 固定孔 4x 7 mm |
|---|
| 面板外部安装 |
| 额定电流（信号） | 2 A |
|---|
| 额定电压（信号） | 30 V |
|---|
| 额定电流（电源） | 32 A |
|---|
| 额定电压（电源） | 480 V |
|---|
| 电流类型 | AC |
|---|
| 充电功率 | 22 kW |
|---|
| 环境温度 | -30 ... +50 °C 操作中 |
|---|
| -40 ... +80 °C 储存/运输 |
| 插入力 | < 100 N |
|---|
| 拔出力 | < 100 N |
|---|
| 插拔次数 | ≥ 10,000 |
|---|
| 防护等级符合 IEC 60529 | IP44 插配状态 |
|---|
| IP55 封闭 |
| 抗冲击水平 | IK08 |
|---|
| 导体长度 | 70 cm |
|---|
| 材料(插芯) | 聚酰胺 (PA) |
|---|
| 颜色(插芯) | 黑色 |
|---|
| RoHS | 符合豁免标准 |
|---|
| RoHS 豁免 | 6(c)：铜合金含铅量高达 4 % |
|---|
| ELV 状态 | 符合豁免标准 |
|---|
| China RoHS | 50 |
|---|
| REACH 附件 XVII 物质 | 不包含 |
|---|
| REACH 附件 XIV 物质 | 不包含 |
|---|
| REACH SVHC 物质 | 有 |
|---|
| REACH SVHC 物质 | 铅 |
|---|
| 加州 65 号提案物质 | 有 |
|---|
| 加州 65 号提案物质 | 铅 |
|---|
| 包装尺寸 | 1 |
|---|
| 净重 | 0.001 kg |
|---|
| 原产国 | 德国 |
|---|
| 欧洲海关关税号 | 85366990 |
|---|
| GTIN | 5713140288218 |
|---|
| eCl@ss | 27144792 充电元件 电动汽车（配件） |
|---|
| ETIM | EC002884 |
|---|
| UNSPSC 24.0 | 25175003 |
|---|
