Han High Temp 6E-s Female

物料编号: 09 33 806 2703

可配置

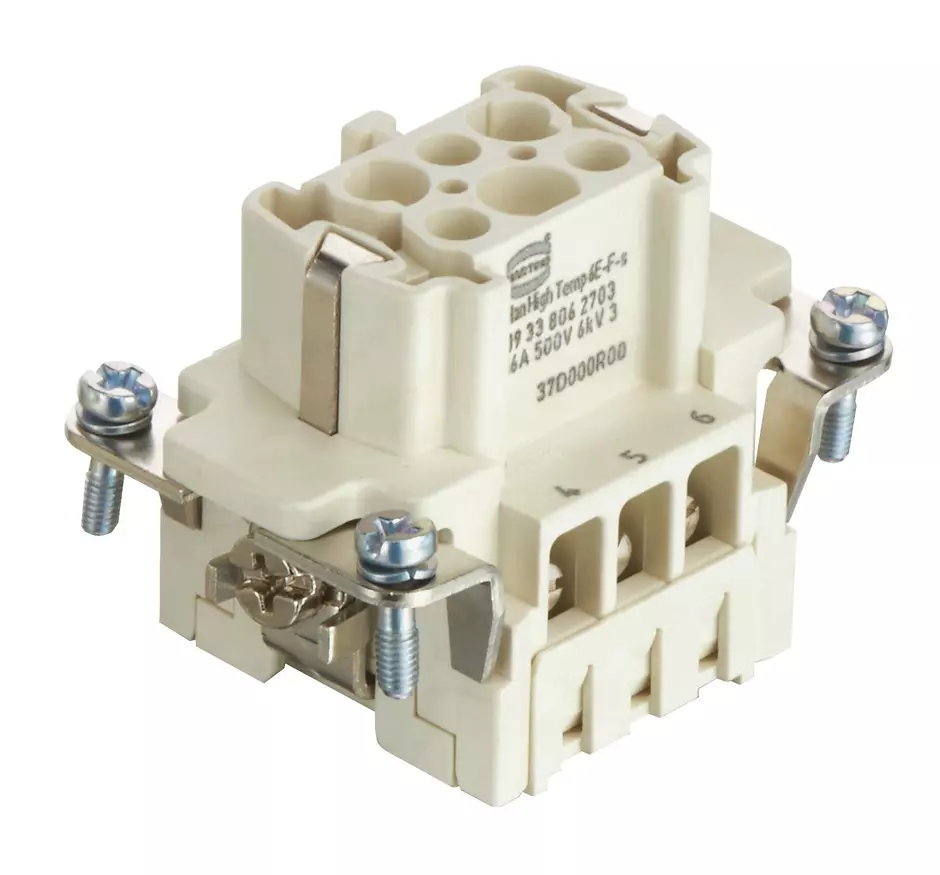

Han High Temp 6E-s Female

图片仅供参考。请参阅产品说明。

Han High Temp 6E-s Female

Han High Temp 6E-s Female

可配置

插芯

Han High Temp 6E-s Female

物料编号: 09 33 806 2703

查看价格和供应情况。

载入配置器

0

0

查看价格和供应情况。

载入配置器

0

0

属性概览

插芯

螺栓接线

母头

液晶聚合物 (LCP)

额定电流: ‌16 A

尺寸: 6 B

插针: 6

导体截面积: 0.75 ... 2.5 mm²

铜合金

镀银

产品详情

标识

类别	插芯
系列	Han E^® High Temp

版本

接线方式	螺栓接线
公母类型	母头
尺寸	6 B
带电线保护	true
针数	6
接地针	true

技术参数

导体截面积 (mm²)	[0,75] ... [2,5 mm²]
导体截面积 (AWG)	AWG 18 ... AWG 14
额定电流	16 A
额定电压	500 V
额定脉沖电压	6 kV
污染等级	3
绝缘阻抗	>10¹⁰ Ω
接触电阻	1 mΩ
极限温度	[-40] ... [+200 °C] 带Han®High Temp组件
剥线长度	7.5 mm
拧紧力矩	[‌0,5 Nm] 插针螺钉M3
	[‌0,5 Nm] M3固定螺栓
	[‌1,2 Nm] PE 螺钉 M4
Recommended screw driver	PH1
Recommended screw driver	PH2
插拔次数	500

Material properties

ECHA SCIP 编号	5dbb3851-b94e-4e88-97a1-571845975242
铁路车辆防火	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	50
RoHS	符合豁免标准
REACH SVHC 物质	有
REACH 附件 XVII 物质	不包含
REACH 附件 XIV 物质	不包含
包含危险等级的要求集	R22 (HL 1-3)
包含危险等级的要求集	R23 (HL 1-3)
ELV 状态	符合豁免标准
加州 65 号提案物质	有
RoHS 豁免	6(c)：铜合金含铅量高达 4 %
REACH SVHC 物质	铅
加州 65 号提案物质	铅
加州 65 号提案物质	镍
材料(插芯)	液晶聚合物 (LCP)
材料（插针）	铜合金
表面（插针）	镀银
材料阻燃性等级符合 UL 94	V-0

Specifications and approvals

UL / CSA	UL 1977 ECBT2.E235076
	UL 2237 PVVA2.E318390
	CSA-C22.2 No. 182.3 PVVA8.E318390
认证	DNV GL
规格	IEC 60664-1
规格	IEC 61984

商业数据

欧洲海关关税号	85366990
包装尺寸	1
净重	61.1 g
原产国	罗马尼亚
GTIN	5713140185944
eCl@ss	27440205 工业插头连接器接触部分
ETIM	EC000438
UNSPSC 24.0	39121522
