压接工具知识
切割/剥线
浩亭 切割和剥离工具
高质量的连接对于发电安装应用至关重要。第一步是切割和剥离电缆。
应保留电缆的自然扭曲。
即使在电缆加工过程中，也必须对剥线和切割过程进行优化和监控。
不得挤压、切割或突出任何股线。
绝缘层应完好无损，不得过度损坏或撕裂，以免影响应用。
使用我们的切割和剥线工具，您能够以最佳方式准备电缆或安装环境，以便通过直切和无卷曲的切割进行进一步处理。
你的优势
操作简单，切割干净
不费吹灰之力就能获得无限动力
符合人体工程学的高质量操作方式，适合长时间工作
浩亭 切割和剥离工具
符合人体工程学的操作方式，适合长时间工作
带 可更换刀片的多功能剥线工具，剥线范围从 0.03 mm2到 16 mm2

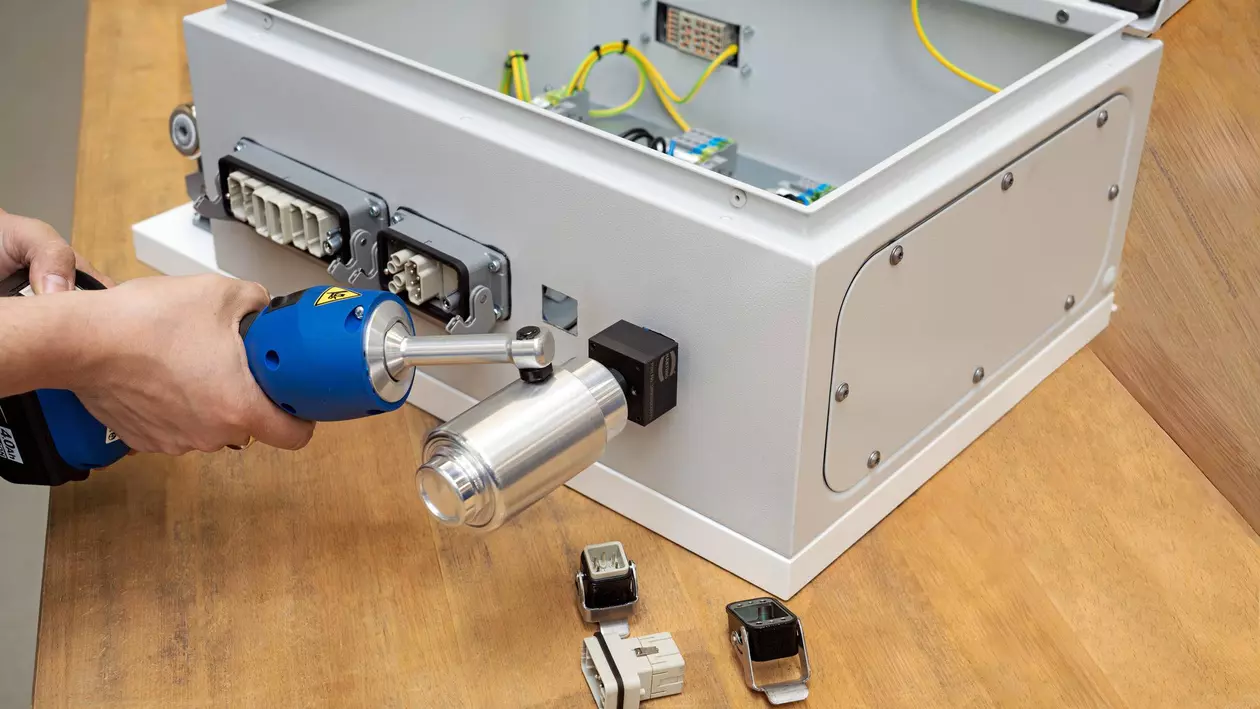

用于面板安装的 浩亭 穿孔工具
在组装控制柜时，手动液压或电池供电工具是冲压浩亭上壳和底座面板安装的解决方案。
压接
压接过程中有三个重要方面需要考虑。除了选择插针和电缆外，正确使用推荐的压接工具也至关重要。通过浩亭的压接工具，我们可以为您提供一系列用于加工浩亭插针的解决方案来满足您的要求。例如，我们的所有工具都符合 DIN EN 60352-2 标准的要求。有关压接工艺的优点和正确测试程序的更多信息，请点击此处。
气密性 各部件紧密地压在一起，没有任何缝隙：这意味着液体和气体都无法渗入接触面。
卷曲质量稳定： 使用专业压接工具，具有高度复现性
速度 与其他端接技术相比，布线速度更高
基本实现自动化： 更轻松地预制电缆线束和接口
紧凑： 与其他端接技术相比，可实现更高的接触密度
有了正确的知识和合适的工具，压接是一种简单而精确的端接技术。压接首先要正确切割导线。压接过程中成功的第一步是切口干净、平直、无卷边。然后在不损坏导体的情况下拆除绝缘层。绝缘层被剥离的程度取决于接触的类型。准备好导体后，可使用浩亭工具将导体端部压接至预定插针或导线套圈上。
手动压接工具
适用于电缆直径为 0.08 mm² 至 10 mm² 的散装车削式和冲压式公母插针
用于带状冲压式插针
适用于 0.14 mm² 至 16 mm² 的导线套筒
用于加工各种插针的广泛手动压接工具组合
各种压接技术
根据 DIN EN 60352-2 标准进行测试和认证
符合人体工学的手柄，适用于各种应用
动力辅助压接工具
适用于电缆直径为 0.14 mm² 至 240 mm² 的散装车削式公母插针
专为中等批量的插针而优化
用于各种插针的广泛手动压接工具组合
适用于各种应用的各种压接技术
建议用于入门级固定式工业应用和动力辅助应用

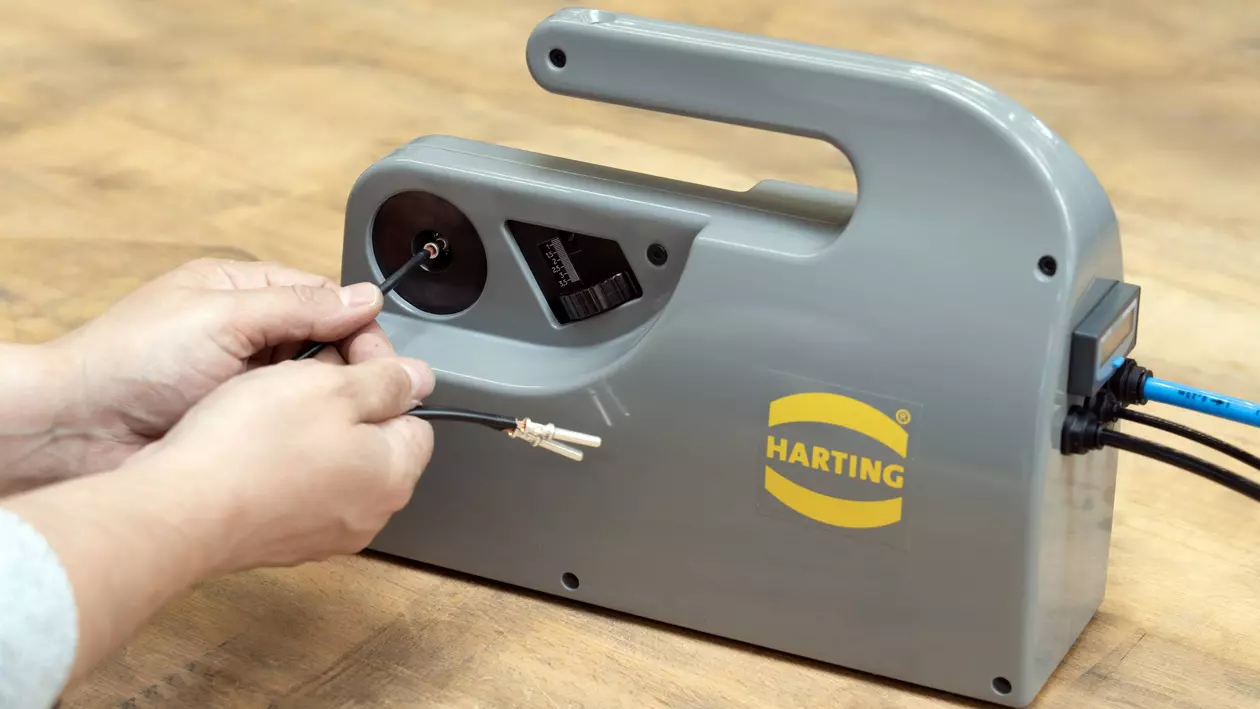

压接机
适用于无需转换的车削式散装公母插针
用于带状冲压式插针
自动插针送给和分离
只需设置剥线长度和压接深度
基于 4 芯双切口机构的压接质量经测试符合 DIN EN 60352-2 标准
建议用于固定式工业用途
针对高产量进行了优化
压入接线
利用我们的压入技术，探索无焊连接技术的世界。这种创新方法使用现代的可变形弹性压入区来补偿公差，并满足较高的电气和机械要求。该技术是选择性镀金连接器插针的理想选择，可为您的连接需求提供高效、经济的解决方案。
压接技术的优势
避免了焊接过程中产生的热冲击以及相关的印刷电路板故障风险。
无需再对已填充的电路板进行后续清洁。
通过使用带长插针的连接器，可以实现更多的缠绕连接。
为后向传输系统无限经济地加工选择性镀金连接器插针 - 不再需要手工焊接！
压入接线的技巧和窍门
压入过程必须垂直进行。上下工具必须精确对齐，压入过程必须尽可能连续。
我们专门为压入技术开发了所有必要的装置和工具，区分压入式连接器 - DIN 信号和 DIN 电源（间距为 2.54 mm）和压入式连接器 -har-bus®HM（间距为 2.00 mm）。
我们用于 DIN 信号/电源的压入工具的特点是设计精确。上部工具是扁平的，可根据需要提供固定或导向元件，而下部工具则可有效支持 PCB 和通孔电镀。由于采用了简单的夹持和定位系统，压入过程毫不费力。我们的插芯还可实现 DIN 信号公连接器的低成本加工。
用于 DIN 信号/电源的压接工具
上部工具
用于压入式连接器的压入工具 - DIN 信号/DIN 电源。
根据需要，上部工具通常是平整均匀的，或者带有固定或导向部件。
下部工具
下部工具支撑印刷电路板，并在可能的情况下支撑通孔电镀。这可以安全地吸收所产生的力，保护印刷电路板。下部工具通常设计成梳状，这样可以简化 PCB 的定位。
夹具
现在可以使用一个简单的夹持和定位系统将这些工具夹持在夹具中。一旦对齐，就可以轻松压入。
塑料和金属插芯
可为压入式连接器的 DIN 信号插针载体提供插芯，使这些连接器能够与简单的扁平压入式连接器连接。这些都具有成本效益和效率。
用于 har-bus® HM 的压入式工具
har-bus® HM 模块化系统
用于har-bus®HM 型压入式连接器的压入工具是一个模块化系统。
选择适合应用的上部工具和下部工具，并将其移动到适当位置。
PICMG 标准对定位起着决定性作用。
塑料工具含钣金插芯
由于现在的应用数量惊人，浩亭为专业用户开发了一种独特的工具：插芯。这意味着所有插针载体都可以通过配套的插芯和扁平上部工具进行简单高效的加工。然后，由用户为此创建下部工具。
优势：快速、高效、成本效益高、可持续发展。
夹具
现在可以使用一个简单的夹持和定位系统将这些工具夹持在夹具中。一旦对齐，就可以轻松压入。

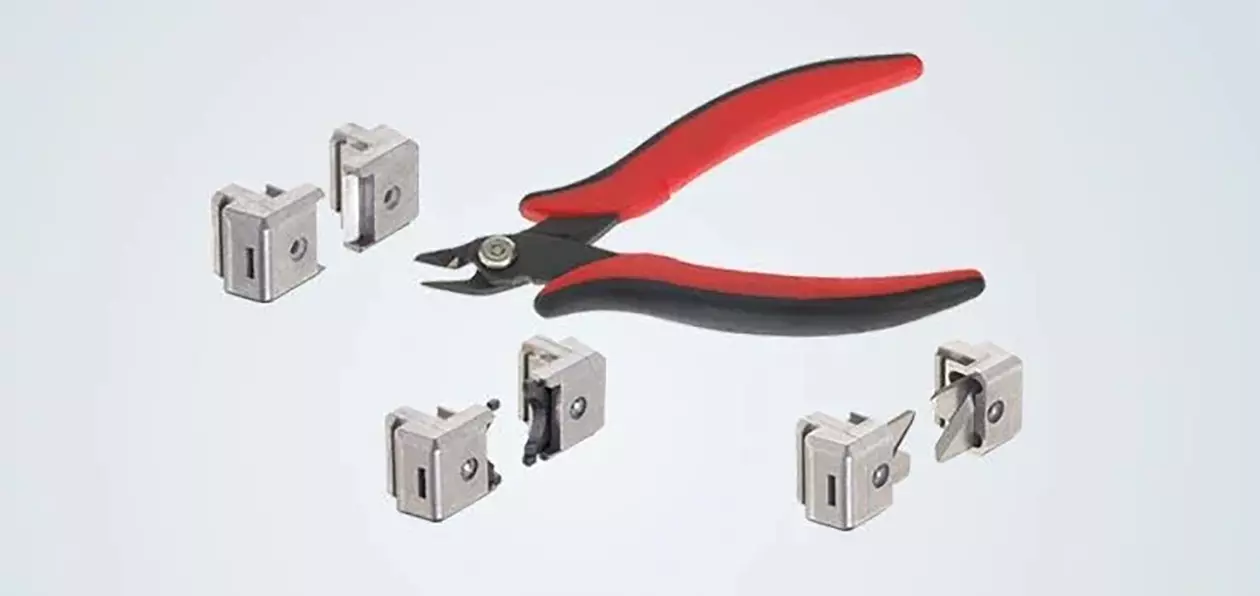

用于压入技术的维修工具
压入式技术的一个优点是易于维修。例如，如果针脚弯曲，则可以修理单个插针。不过，也可以再次将整个压入式连接器从 PCB 中压出。
也可以简单地移除接线支架或拉直插针。
拆卸/组装
安装和拆卸工具
浩亭 提供多种工具组合，用于所有相关的终端技术和装配步骤。有了 浩亭 的工具，您可以比以往任何时候都更快、更灵活、更精确地完成工作步骤，即使是高要求的装配步骤，您也可以毫不费力地完成。
你的优势
即使在精密应用中，也能实现工具和组件之间的最佳协调
快速简便地使用拆卸/装配工具，节省时间
以非破坏性方式安装部件
确保应用中的正确功能
装配
用于装配浩亭部件
支持正确安装
用于插入插针
人体工程学设计
专为满足最精确的要求而设计
拆卸
用于移除浩亭部件
支持正确的最终安装
用于拆卸插针
易于操作
人体工程学设计
专为满足最精确的要求而设计
